Nome del prodotto: | Serbatoio del gas di GPL | colore: | La richiesta di bianco GPL del cliente rosso del serbatoio |
---|---|---|---|
Medium di riempimento di GPL: | Propano liquefatto del gas di petrolio | Capacità del carro armato: | 5m3 10m3 20m3 30m3 40m3 50m3 60m3 80m3 100m3 |
paese dell'obiettivo: | La Tanzania Zambia Nigeria Ghana Mongolia Sudan | ||
Evidenziare: | lpg tanker truck,lpg bullet tanks |

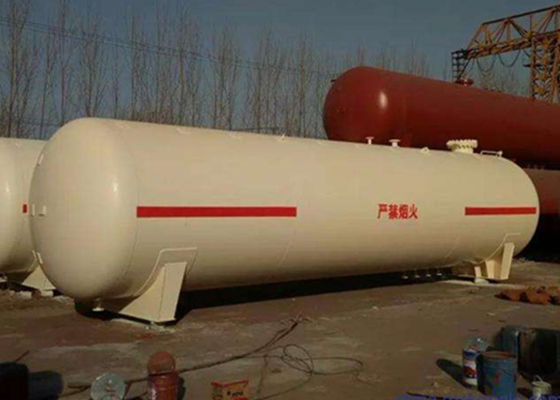

Carro armato di gas del carro armato 20Ton GPL del serbatoio del contenitore a pressione di ASME GPL 40m3 GPL
Parametri tecnici del carro armato della parte 2. GPL:
|
SPECIFICAZIONE DEL SERBATOIO DI GPL | ||||||
Capacità (CBM) |
Diametro DN |
Spessore del guscio (millimetro) |
Spessore capo (millimetro) |
Massa a vuoto (chilogrammo) |
Carico Peso (chilogrammo) |
Dimensione globale (millimetro) | |
5 | 1600 | 10 | 10 | 2030 | 1995 | 3070*1620*2210 | |
8 | 1600 | 10 | 10 | 2540 | 3192 | 4270*1620*2210 | |
10 | 1600 | 10 | 10 | 2950 | 3990 | 5260*1620*2210 | |
12 | 1800 | 10 | 12 | 3360 | 4788 | 5034*1820*2410 | |
15 | 1800 | 10 | 12 | 3920 | 5985 | 6224*1820*2410 | |
20 | 1800 | 10 | 12 | 4820 | 7980 | 8174*1820*2410 | |
25 | 2200 | 12 | 14 | 6020 | 9975 | 7008*2224*2814 | |
32 | 2400 | 14 | 14 | 7710 | 12768 | 7508*2428*3018 | |
50 | 2600 | 14 | 16 | 10910 | 19950 | 9912*2628*3218 | |
50 | 2700 | 14 | 16 | 10640 | 19950 | 9182*2728*3318 | |
80 | 3100 | 16 | 18 | 17000 | 31920 | 11166*3132*3722 | |
80 | 3200 | 18 | 18 | 18140 | 31920 | 10516*3236*3826 | |
100 | 3100 | 16 | 18 | 20410 | 39900 | 13866*3132*3722 | |
100 | 3200 | 18 | 18 | 21800 | 39900 | 13016*3236*3826 | |
120 | 3400 | 18 | 20 | 24960 | 47880 | 13820*3436*4026 | |
Pressione di progettazione | MPa 1,77 | ||||||
Indennità di corrosione (millimetro) | 1millimetro | ||||||
Densità media (kg/m3) | 420kg/m3 | ||||||
Materiale delle parti di pressione della conduttura e del carro armato | Q345R | ||||||
Norma portata |
Contenitori a pressione, regolamento di controllo su tecnologia di sicurezza per i contenitori a pressione fissi |
||||||
Valvola di sicurezza del montaggio di selezione |
Valvola di sicurezza, metro livellato reversibile magnetico della colonna, manometro, termometro, valvola d'arresto |
Nota:
1 la valvola di sicurezza è progettato nella circostanza che il carro armato è disposto nell'ambito del dispositivo dello spruzzo di cui il flusso è più grande di 10L/m.min
2 la dimensione di posizione dell'orifizio di tubo possono essere setted dal posto reale dell'utente.
3 possiamo cambiare il metro livellato reversibile al tipo magnetico della palla di galleggiante secondo le esigenze degli utenti.
4 la lista di dati sono soltanto per riferimento, prendono il disegno come accuratezza.
